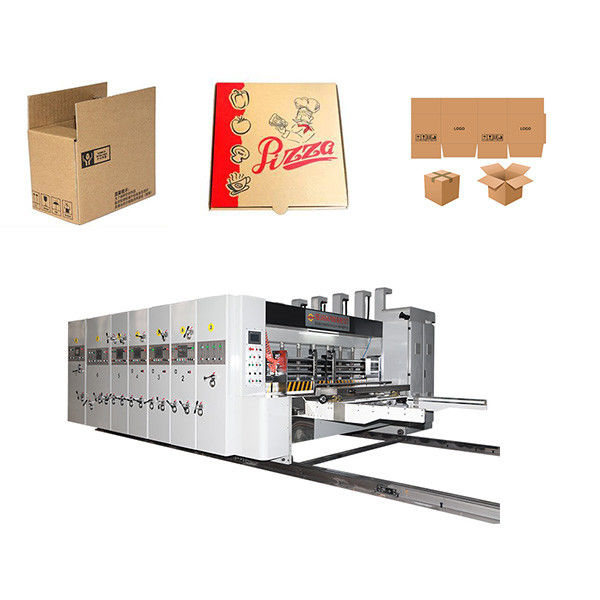

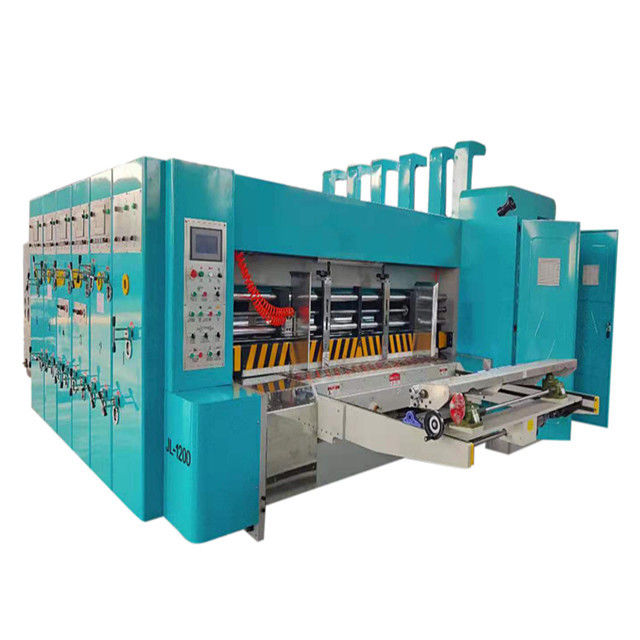

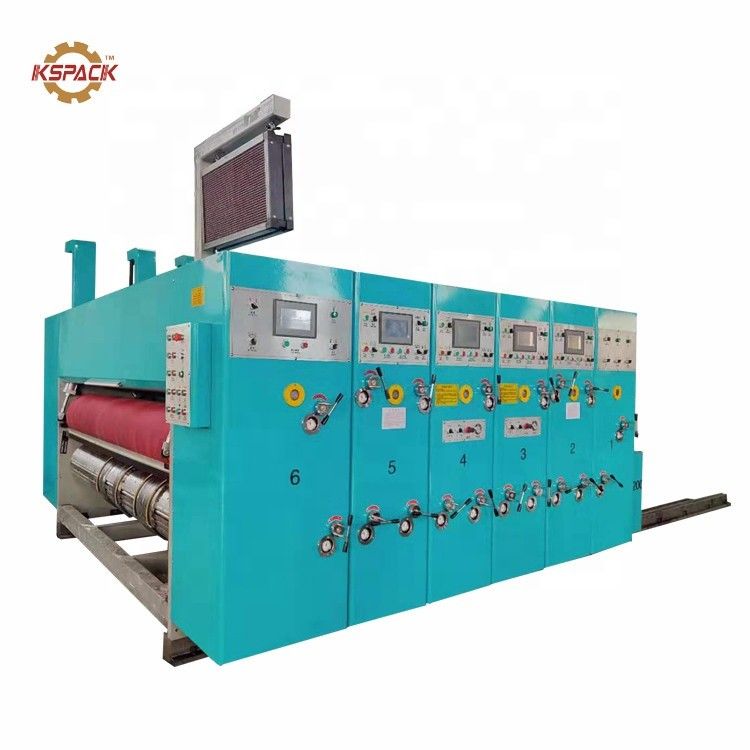

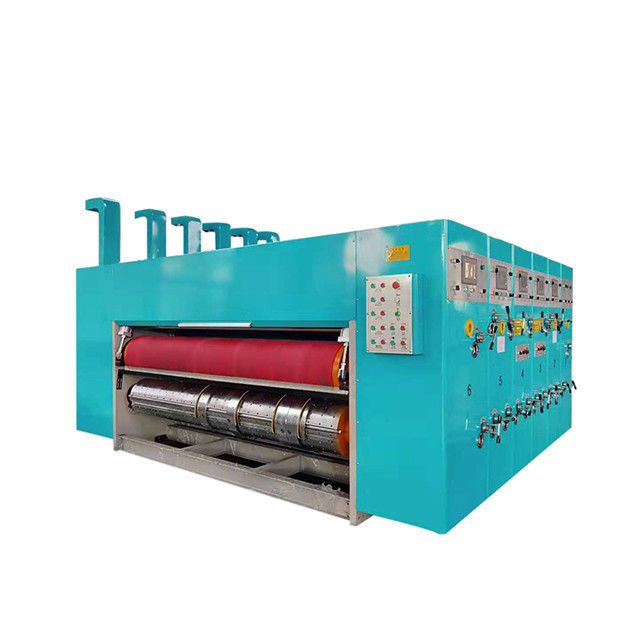

Μηχανή εκτύπωσης κυματοειδών κουτιών

GSYM ¢408 ((1200) x 1800-2800mm

Σημείωση: σύμφωνα με την απαίτηση του πελάτη, μπορεί να επιλέξει 1-6 χρώμα, slotter

Τυποκόπτης, τρύπες τοποθέτηση όλα είναι προαιρετικά

ΠΡΟΣΟΧΗ ΤΟΥ ΚΑΤΑΛΟΥ

[1] Ηλεκτρική μηχανή ελέγχου από το κουδούνι συναγερμού, συνεχής προειδοποίηση για την ασφάλεια των εργαζομένων.

[2] άξονας κίνησης με συμπλέκτη τριβής, για την αποφυγή κατάχρησης και βλάβης της μηχανής.

[3] Πνευματική συσκευή κλειδώματος.

[4] Ο κινητήρας οικοδεσπότη ενεργοποιεί τη συσκευή προστασίας. (Η μηχανή δεν είναι κλειδωμένη, ο οικοδεσπότης δεν μπορεί να ξεκινήσει να λειτουργεί)

2. σύστημα τροφοδοσίας τύπου κυλίνδρου με κορυφαία άκρη

[1] αναρρόφηση βοηθητικός ανεμιστήρας τροφοδοσίας χαρτιού 7,5 kW, σύμφωνα με τις διαφορετικές συνθήκες κάμψης του χαρτονιού, ρύθμιση του όγκου του αέρα,

Χρησιμοποιήστε την βούρτσα για να αφαιρέσετε την επιφάνεια του χαρτονιού

Η σκόνη, τα κομμάτια χαρτιού και άλλα σκουπίδια βελτιώνουν την ποιότητα της εκτύπωσης.

[2]συσκευασμένο με διακόπτη ελέγχου αλυσίδας, χαρτί ελέγχου έκτακτης ανάγκης.

[3] Η ανύψωση και η πτώση του χαρτιού υιοθετούν τον κύλινδρο αέρα, την δράση γρήγορα, την προσπάθεια.

[4] η χρήση του Shandong "Komori" σύστημα τροφοδοσίας ρολ με μπροστινή άκρη, απλή λειτουργία, υψηλή ακρίβεια.

Δυνατή προσαρμοστικότητα, ταχύτητα μετάδοσης σταθερότερη, κατάλληλη για στρέβλωση, λεπτό χαρτόνι μετάδοσης, το αποτέλεσμα είναι προφανές.

[5] πλευρική προβολέα, θέση του πίσω κουτιού με την ηλεκτρική ρύθμιση βίδες· μπροστινή προβολέα άνω και κάτω θέση διαχωρισμού χειροκίνητη συγχρονισμένη ρύθμιση.

[6] συσκευή τροφοδοσίας χωρίς τροφοδοσία (ανάλογα με την ανάγκη επιλογής της συνεχούς τροφοδοσίας ή της τροφοδοσίας με φύλλο).

[7] Έλεγχος PLC, διεπαφή άνθρωπος-μηχανή, αποθήκευση μενού, διόρθωση πλάκας εκτύπωσης, ταχύτητα εκτύπωσης, ποσότητα, χρόνος και λειτουργία του τμήματος

3 Ρολάρι τροφής

[1] up roller χρησιμοποιούν το μαλακό ελαστικό άξονα, έτσι ώστε όταν τροφοδοτούν την επιφάνεια να διασφαλιστεί ότι δεν borken το διάμετρο της επιφάνειας 132mm, φορώντας ελαστικό άξονα, να κάνει το κενό σωστό, κρατήστε την τροφοδοσία χαρτιού ατμητική και ακριβής.

[2] Ο κατώτερος κυλίνδρος τροφοδοσίας με διάμετρο κυλίνδρου ανάγλυψης ¢ 175 mm, άψογος χάλυβας σωλήνας, ανάγλυφη σκληρή χρωματοποίηση.

[3] τροφοδοτικό ρολόι διασταυρούμενο διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακόπτη διακό

[4] συσκευή αυτοκλείδωσης μικρής ακρίβειας χειροκίνητης λειτουργίας.

4 αυτόματη μηδενική συσκευή

[1] Το τμήμα τροφοδοσίας χαρτιού, το τμήμα εκτύπωσης και το σχισμένο μέρος επαναπροσαρμόζονται αυτόματα στο μηδέν.

[2]Γενικά τα χαρτόνια χρησιμοποιούν αυτόματη μηδενική συσκευή, δοκιμάστε να εκτυπώσετε δύο που μπορούν να ρυθμιστούν στη σωστή θέση για να μειωθούν τα απόβλητα χαρτονιού.

Τύπο

1. τυπογραφικός ρόλος (τυπογραφικός ρόλος)

[1] διάμετρος ¢ 393,6 mm (με διάμετρο ¢ 408 mm).

[2]υψηλής ποιότητας άλεση επιφάνειας χάλυβα, αξιακή κλίμακα αναφοράς, σκληρή χρωματοποίηση.

[3]για τη διόρθωση της ισορροπίας, ομαλή λειτουργία, προσαρμογή σε λειτουργία υψηλών ταχυτήτων.

[4] σταθερή πλάκα κυλίνδρου, με κρεμασμένη τάφρο πλάκας, για να προσαρμοστεί στην γρήγορη έκδοση της εγκατάστασης βολική και γρήγορη.

[5] πλήρης έκδοση κρεμαστικής τρύπας, για την κρεμαστική έκδοση 10 mm του προϊόντος.

[6] φόρτωση και εκφόρτωση πινακίδας εκτύπωσης, ηλεκτρικός χειρισμός του διακόπτη ποδιού αντιστρέφεται.

[7] χειροκίνητη διαδρομή με άξονα κυλίνδρου εκτύπωσης, μέγιστη κίνηση 10 mm.

2. τυπογραφικό τυπογραφικό ρολό

[1] διάμετρος 155 mm.

[2] η χρήση υψηλής ποιότητας επιφανειακής άψοξης ατσάλινου σωλήνα, διόρθωση δυναμικής ισορροπίας, ομαλή λειτουργία, σκληρή χρωματοποίηση

[3] πίνακας διασταυρούμενου κυλίνδρου τύπου διασταυρούμενου κυλίνδρου εκτύπωσης για την χειροκίνητη ρύθμιση του εύρους ρύθμισης από 0 έως 12 mm. Η ρύθμιση δεν επηρεάζει την ανοικτή θέση του κιβωτίου για τη διασφάλιση της ακρίβειας της μετάδοσης.

3 Τροφοδοσία των άνω και κάτω κυλίνδρων

[1] στον ρόλο: διάμετρος ¢ 86 mm αδιάβροχος σωλήνας από χάλυβα, με τρεις δακτυλίους τροφοδοσίας χαρτιού.

[2] το επόμενο ρολόι: διάμετρος ¢ 155 mm αδιάβροχο ατσάλινο σωλήνα, επιφανειακή άλεση, σκληρό χρωματοποιημένο

[3] τροφοδοτικό ρόλο διασταυρούμενο διακόπτη τύπου διακόπτη διακόπτη ρυθμίζει με μη αυτόματο τρόπο το εύρος ρύθμισης από 0 ~ 12 mm. Η ρύθμιση δεν επηρεάζει τα δόντια Διαχωρισμός τροχών, για να εξασφαλιστεί η ακρίβεια της μετάδοσης.

4. σύστημα μελάνης σε κυλίνδρους από χαλύβδινο ανιλόξ

[1]διάμετρος ¢ 213,7 mm.

[2]τρίχωση επιφάνειας χάλυβα, καταστολή δικτύωσης, σκληρή χρωματοποίηση.

[3] διόρθωση αλάνθας, ομαλή λειτουργία.

[4]ο αριθμός ματιών είναι 180,200,220, 250 γραμμές / ίντσα επιλογή. (Επιλογή κεραμικού κυλίνδρου 300 γραμμές / ίντσα)

[5] με το σύστημα τροφοδοσίας πνευματική αυτόματη συσκευή ανύψωσης. (Όταν το χαρτί τροφοδοσίας pr το ρόλο anilox είναι χαμηλότερο και αγγίζει με την πλάκα εκτύπωσης, σταματήστε το χαρτί τροφοδοσίας

το ρολό ανίλοξ είναι ψηλά και η πλάκα διαχωρίζεται)

[6] Ρολάρι ανιλόξ με συμπλέκτη τύπου σφήνας, ομοιόμορφο μελάνι, εύκολο στο καθαρισμό μελάνι.

[7] διάμετρος κυλίνδρου από καουτσούκ ¢ 186 mm. (επιλογή για το σύστημα λεπίδας γιατρού)

[8] επιφάνεια ατσάλινου σωλήνα τυλιγμένη με ανθεκτικό στην φθορά καουτσούκ και διόρθωση της ισορροπίας.

Η ποσότητα του εντύπου είναι ομοιόμορφη με την ποσότητα του εντύπου που χρησιμοποιείται για την επεξεργασία του εντύπου.η επίδραση μετατροπής είναι καλή, για να παρατείνει τη διάρκεια ζωής του ελαστικού ρολ.

Μηχανισμός προσαρμογής φάσης 5

[1]Πλανητική δομή εργαλείων.

[2]Φάση εκτύπωσης με χρήση υπολογιστικού PLC ελέγχου μέσα στο ψηφιακό. (Διακίνηση, στάση μπορεί να ρυθμιστεί), χειροκίνητη ρύθμιση της οριζόντιας θέσης, ρύθμιση της απόστασης των 10 mm.

[3] στη διαδικασία εκτύπωσης μετά την αυτόματη επαναφορά του συστήματος από την πλάκα εκτύπωσης.

6 κυκλοφορία μελάνης

[1] Πνευματική αντλία διαφράγματος, σταθερότητα μελάνης, εύκολη λειτουργία και συντήρηση.

[2] φίλτρο μελάνης, ρύποι φίλτρου.

7 συσκευή στερέωσης φάσης εκτύπωσης

[1] μηχανισμός πέδησης κυλίνδρου.

[2] Όταν το μηχάνημα διαχωρίζει ή ρυθμίζει τη φάση, ο μηχανισμός πέδησης περιορίζει την περιστροφή του μηχάνηματος, διατηρώντας την αρχική θέση της ταχύτητας σταθερό σημείο.

[1]Δομή ενός άξονα

[2]Στρίβας φάσης ρυθμιζόμενη με έλεγχο υπολογιστή 360 βαθμούς ρυθμίσετε (αποστολή λειτουργίας μπορεί να ρυθμιστεί), το μηχάνημα μπορεί να αποθηκεύσει την παραγγελία, χειροκίνητη ρύθμιση οριζόντια 20mm

[3]Διάμετρος άξονα ξύλου του μαχαιριού 176 mm, διάμετρος καθίσματος μαχαιριού 465 mm

[4]Διάμετρος κυλίνδρου κυλίνδρου 110 mm, διάμετρος τροχού κυλίνδρου 180 mm

[5]Διάμετρος βέλους 156,διάμετρος μαχαιριών 280mm

[6]Τα μαχαίρια και το τροχό πτυχής ταυτόχρονη κίνηση ηλεκτρικό έλεγχο (εισήγηση του μεγέθους του κουτιού, αυτόματη ρύθμιση)

[7]Τα μαχαίρια 7mm χρησιμοποιούν υλικό από ατσάλι μετά από θερμική επεξεργασία,τρίψιμο.

[8]Μπορεί να κατασκευάσει την τοποθέτηση των τρυπών (προαιρετικό)

Μέρος κοπής με πετσέτα

(Το μέρος αυτό είναι προαιρετικό.)

Εργαλειότυπο (κάτω κύλινδρο)

[1] εξωτερική διάμετρος ¢360mm(mm (χωρίς κοπτήρα).

[2] Στρίψιμο επιφάνειας χάλυβα, σκληρή χρωματοποίηση, διόρθωση ισορροπίας, αύξηση της λειτουργικής σταθερότητας.

[3]διαχωρισμός τρύπας με σταθερή βίδα, άξιο 100 mm, ακτινικό 18 ίσα μέρη.

[4]Δάχος της ξύλου: 16 mm (για το τριών στρωμάτων χαρτόνι) 13 mm (για το πέντε στρωμάτων χαρτόνι)

Ρολάρι (επάνω ρολάρι)

[1] διάμετρος ¢ 388,9 mm, κάλυψη 405 mm

[2] ταχεία αλλαγή τύπου πακέτου, αντοχή στην φθορά, μακρά διάρκεια ζωής.

[3] Στρίψιμο επιφάνειας χυτοσίδηρου, σκληρό χρωματοποιημένο.

[4] διόρθωση ισοζυγίου, αύξηση της λειτουργικής σταθερότητας.

[5] πάχος πλακέτας 9 m. πλάτος 250 mm. μηχανικός τύπος εγκάρσιας συσκευής κολύμβησης 40 mm. (προσαρμόσιμη ταχύτητα κολύμβησης)

Μηχανισμός άλεσης

[1] ηλεκτρικές πλακέτες άλεσης, τροποποιημένες γρήγορα και αποτελεσματικά.

[2] για τη βελτίωση της διάρκειας ζωής της πλακέτας.

Το βίντεο της μηχανής:

https://youtu.be/hzM7tS0gzdA
